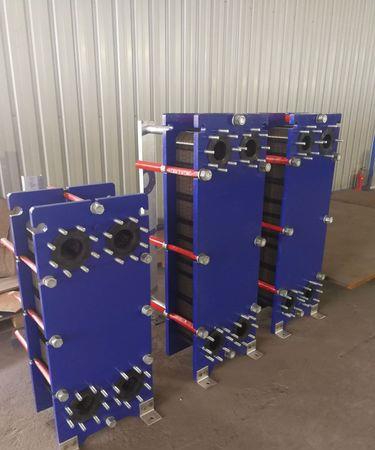

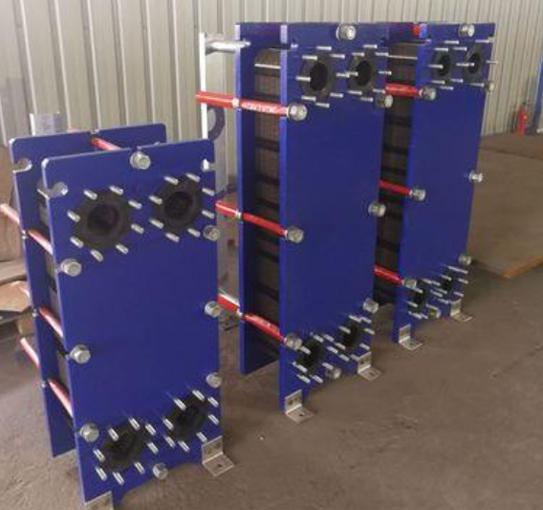

板式换热器：

典型的间壁式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。主体结构由换热板片以及板间的胶条组成。长期在市场占据主导地位，但是其体积大，换热效率低，更换胶条价格昂贵（胶条的更换费用大约占整个过程的1/3-1/2）。主要应用于液体-液体之间的换热，行业内常称为水水换热，其换热效率在5000w/m2.K。为提高管外流体给热系数，通常在壳体内安装一定数量的横向折流档板。折流档板不仅可防止流体短路，增加流体速度，还迫使流体按规定路径多次错流通过管束，使湍动程度大为增加。常用的档板有圆缺形和圆盘形两种，前者应用更为广泛.。由于中国新版GMP的推出，板式换热将逐渐退出食品，饮料，制药等卫生级别高的行业。

适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：

按传热原理分类

1、间壁式换热器间壁式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。间壁式换热器有管壳式、套管式和其他型式的换热器。间壁式换热器是目前应用为广泛的换热器。2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。4、直接接触式换热器又被称为混合式换热器，这种换热器是两种流体直接接触，彼此混合进行换热的设备例如，冷水塔、气体冷凝器等。5、复式换热器兼有汽水面式间接换热及水水直接混流换热两种换热方式的设备。同汽水面式间接换热相比，具有更高的换热效率；同汽水直接混合换热相比具有较高的稳定性及较低的机组噪音。

按用途分类

1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。

2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。

3、过热器过热器用于把流体（工艺气或蒸汽）加热到过热状态。4、蒸发器蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。

按结构分类

可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

注意事项

1、保持管网的清洁。无论是在工作前还是工作完成后，都必须对管网进行清洁处理，这样做的目的是为了避免发生换热器堵塞的现象。还要注意及时对除污器以及过滤器的清洗，让整个工作顺利完成。2、严格把关软化水。对于水质把关是相当重要的，在进行对软化水水质处理的前提下，首先要认真检查系统中的水和软化罐水质问题，确定合格后方可进行注入处理。3、新系统检验。对于一些新系统来说，不能马上与换热器进行交替使用，首先需把新的系统在指定的时间段运行，让它有了一个运行模式后，此时方可以把换热器并入系统中使用，这样做的目的完全是为了避免管网中的杂质破坏换热器设备。
